Zostavovacie razidlá
Zostavovacie razidlá poskytujú to pravé riešenie na požiadavku pre sériové značenie. Umožňujú jednoducho zostaviť sadu znakov do držiaku a raziť rýchlo s opakovateľnú kvalitou.

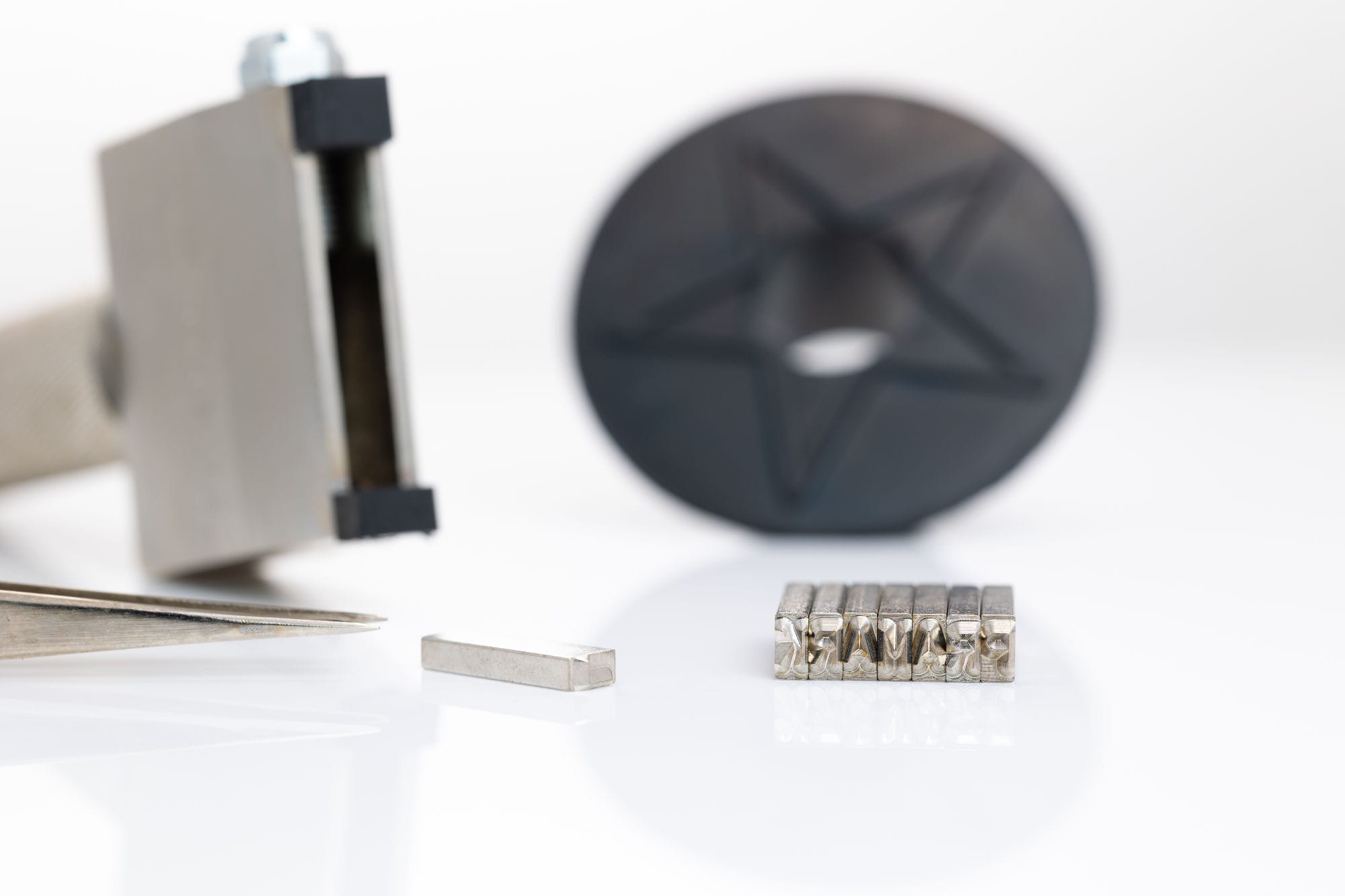

Raziace bloky môžu byť zostavené v držiaku znakov a používané ručne s kladivom alebo strojne v raziacim lisu.
Zostavovacie razidlá môžu byť dodaná ako kompletná kufríková sada alebo ako samostatné znaky a držiaky znakov.

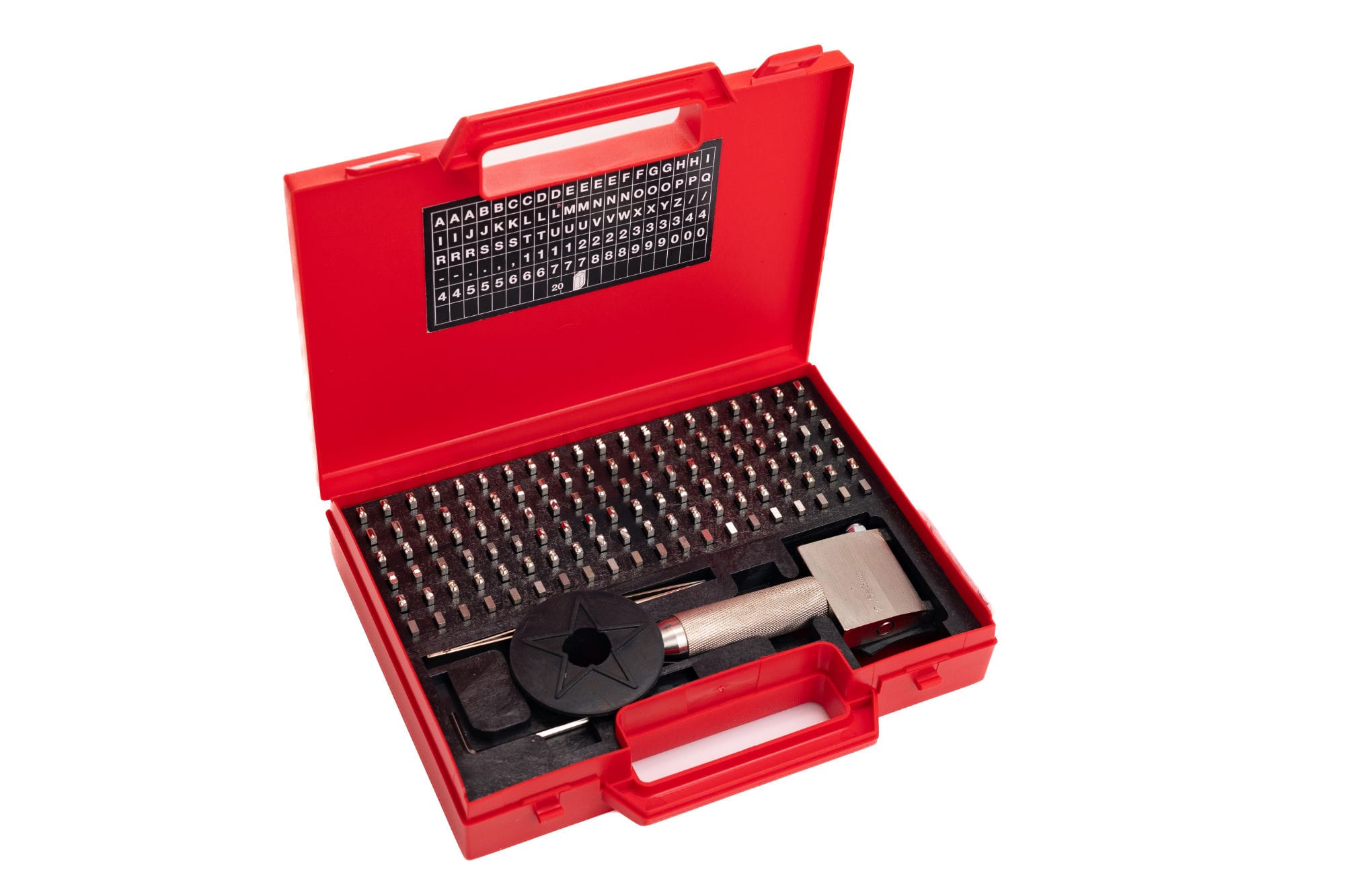

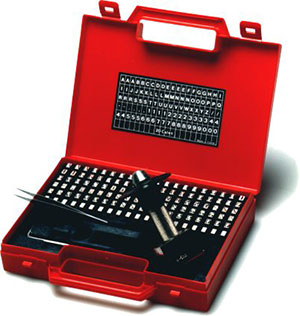

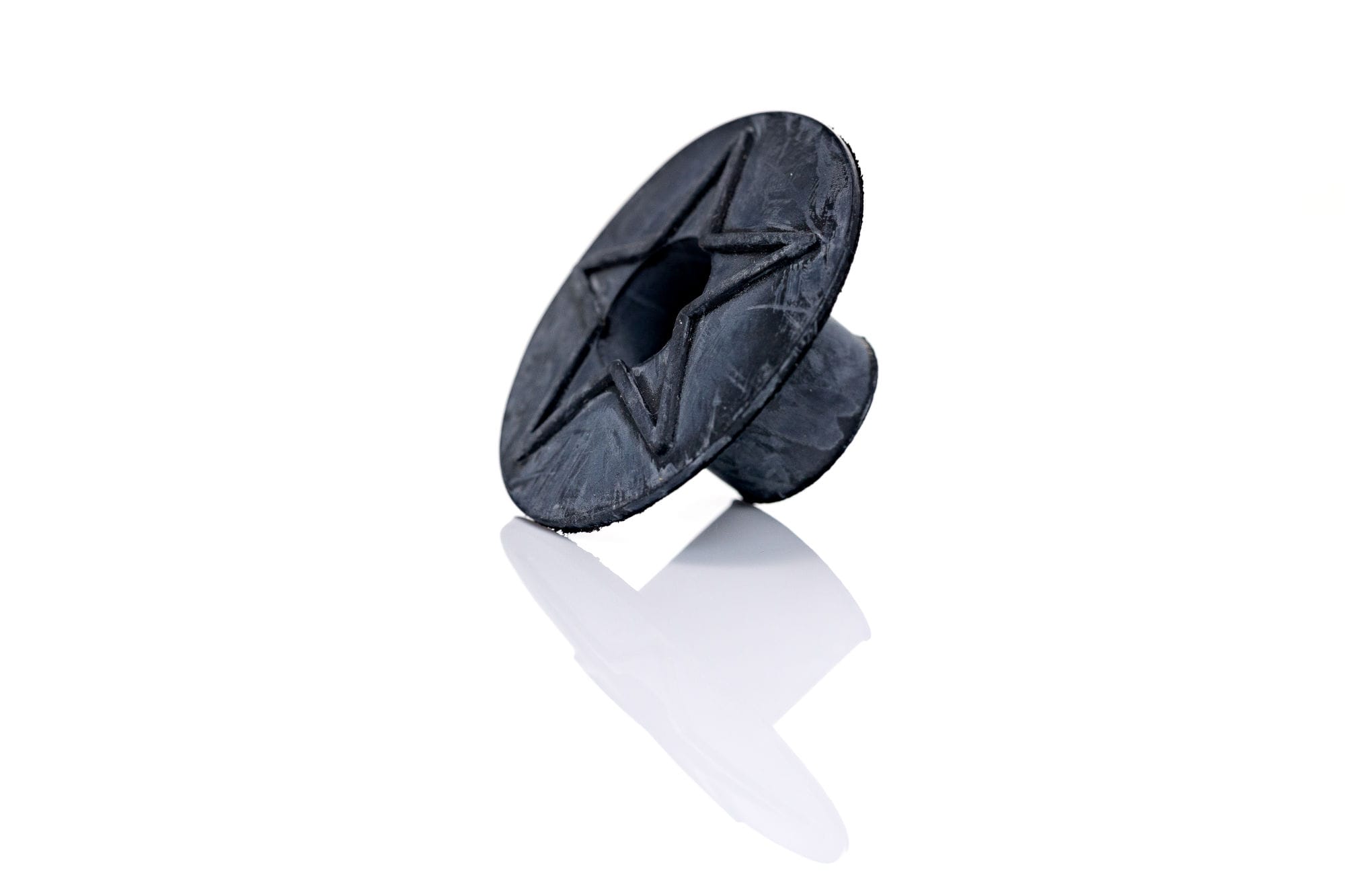

Kufríková sada obsahuje 100 razidiel + 20 medzerníkov, držiak znakov, imbus kľúč, kliešte a bezpečnostnú stopku.

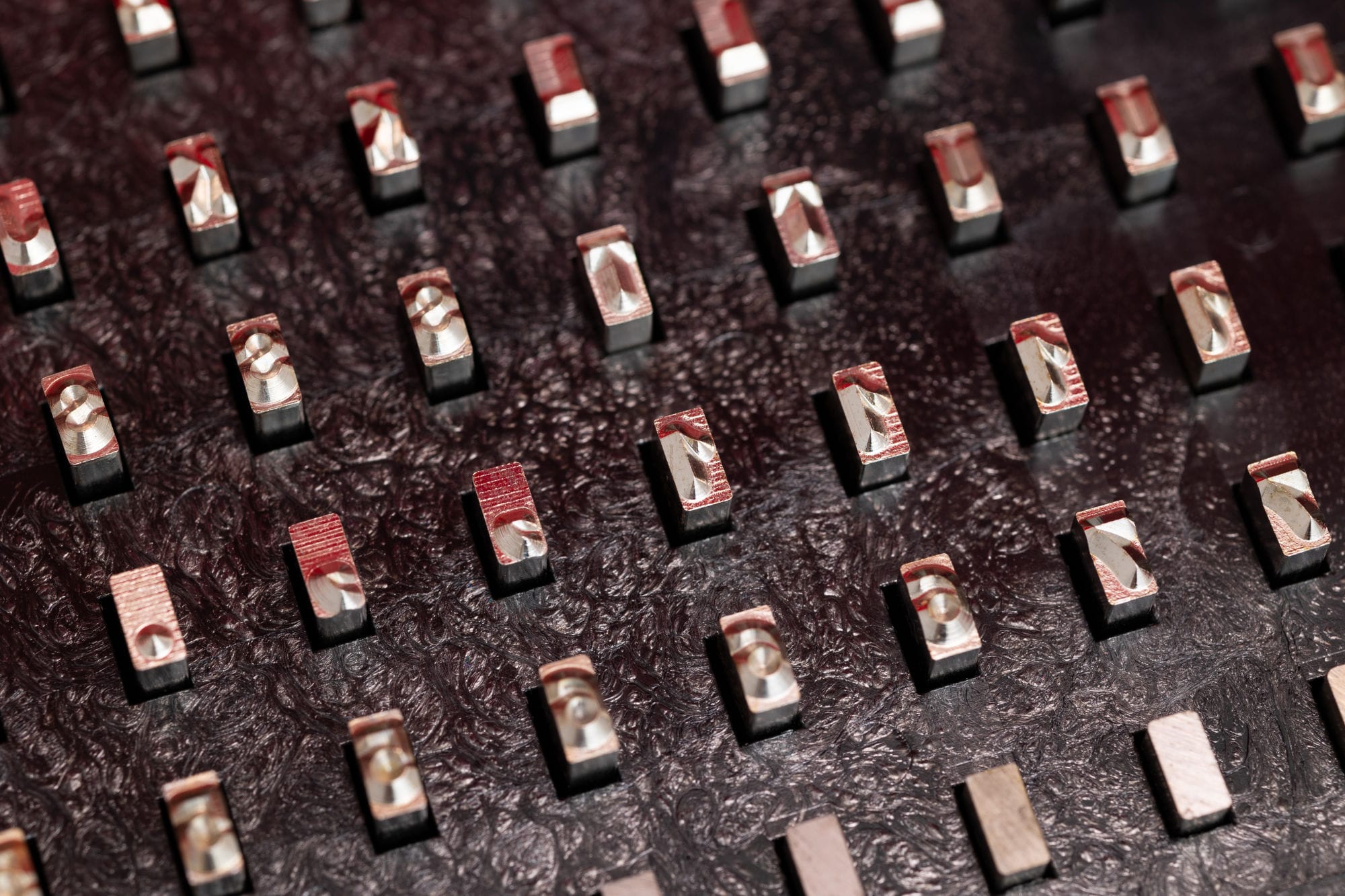

Kalibrované bloky všetkých zostavovacích razidiel sú niklované a kalené na 60 - 62 HRC.
Objednávacie kódy
| Výška | Samostatné znaky | Sada sestavovacích razidel | Mezerníky |
|---|---|---|---|
| 1 | 176310 | 176010 | 17631000 |
| 1,5 | 176315 | 176015 | 17631500 |
| 2 | 176320 | 176020 | 17632000 |
| 3 | 176330 | 176030 | 17633000 |
| 4 | 176340 | 176040 | 17634000 |
| 5 | 176350 | 176050 | 17635000 |
| 6 | 176360 | 176060 | 17636000 |
| 8 | 176380 | 176060 | 17638000 |
| 10 | 176400 | 176100 | 17640000 |

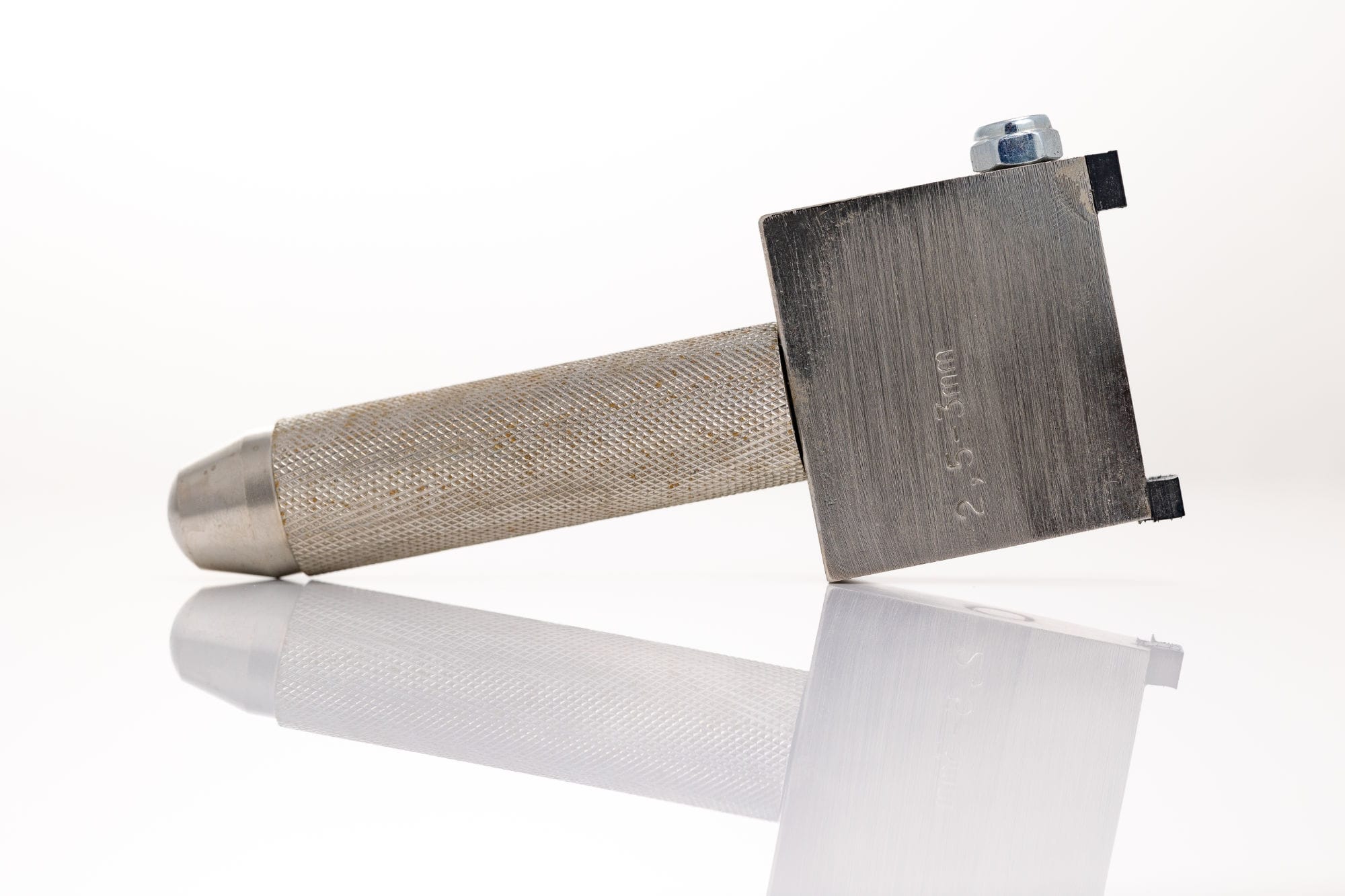

Držáky znakov
|
Výška |
Objednávací kód | Rozmery bloku | Kapacita držiaku |
|---|---|---|---|
| 1 | 176120 | 4x1,5x19 | 16 |
| 1,5 | 176120 | 4x1,5x19 | 16 |
| 2 | 176120 | 4x2x19 | 16 |
| 2,5 | 176130 | 6x2,5x19 | 13 |
| 3 | 176130 | 6x3x19 | 10 |
| 4 | 176150 | 8x4x19 | 8 |
| 5 | 176150 | 8x5x19 | 6 |
| 6 | 176160 | 10x6x19 | 6 |
| 8 | 176180 | 12x8x19 | 6 |
| 10 | 176200 | 14x10x19 | 6 |
Ke stažení:
Technický list - zostavovacie razidlá (59,2 KB)
NOVÁ VIDEOUKÁŽKA ZOSTAVOVACIE RAZIDLÁ
video RUČNÍ RAŽBA KLADIVEM+ADAPTÉR.mp4 (107,0 MB)
