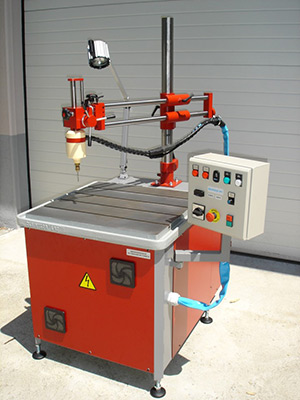

Fixné vyiskrovacie pracovisko Désintegr'arc GMS 1000K

Vyiskrovacie pracovisko s kapacitou M3 - M30, na antivibračných stojkách.
Určené pre intenzívne nasadenie pri odjiskrovaní kovov. Karbidové / molybdénové elektródy.

Odiskrovačka kovov GMS1000K

Generátor

  • Lavica z liatiny 800x800mm + stojan s manuálnym posunom
  • M3 až M30
  • Intenzívne nasadenie
  • Napájanie 400V trojfázové/ 50Hz alebo 220V trojfázové, nutné upresniť v objednávke
  • Výkon 8/10/12kVA, podľa modelu
  • Hlavný odpojovač, istič 32A
  • Napájanie prídavných ovládacích prvkov cez transformátor 400V/220V/24V
  • Antivibračné stojky
  • Halogénová lampa 24V
  • Ovládací panel na kĺbe
  • Nosnosť stroja 1100kg

Ochrana elektroinštalácie

  • Hlavný odpojovač, istič 32A v externej skrini, podľa modelu
  • Ochrana silového transformátora a prerušovača v podobe snímača teploty s automatickým resetom (70°C)
  • Ochrana riadiaceho transformátora primárnou a sekundárnou poistkou
  • Ochrana pohonu čerpadiel poistkami
  • Chladenie silového transformátora vodou, chladiaci systém 1
  • Chladenie elektródy a odvod odpadu vodou, chladiaci systém 2

Ovládací panel

  • Zelené impulzové tlačidlo “Štart” I
  • Červené impulzové tlačidlo “Stop” 0
  • Hríbové tlačidlo “Núdzové zastavenie”
  • Štvorpolohový prepínač s neutrálnou polohou a tromi úrovňami výkonu
  • Biela kontrolka “Pod napätím”
  • Zelená kontrolka “V chode”
  • Červená kontrolka “Závada chladenia silového transformátora” čerpadlo 1
  • Červená kontrolka “Závada chladenia elektródy” čerpadlo 2
  • Prevádzkové ampérmeter “Pracovný prúd” (podľa modelu)
  • Regulátor kmitania

Chladiaca sústava 1

  • Motor s výkonom 0,36kW
  • Napájanie 220V 3A monofáza
  • Tlaková ochrana v podobe tlakového regulátora a signalizácia závady červenou kontrolkou

Chladiaca sústava 2

  • Motor s výkonom 0,36kW
  • Napájanie 220V 3A monofáza
  • Ochranný ventil prednastavený na 3 bary so spätným potrubím do nádoby

Nádržka chladiacej kvapaliny

  • Kapacita 70 litrov
  • Indikátor hladiny

Odiskrovacia hlava

  • Napájanie 40V silovým transformátorom ref. TC1
  • Frekvencia kmitania 50Hz
  • Elektrické a hydraulické rýchlospojky
  • Regulačný kohút prietoku chladiacej kvapaliny
  • Klieštinové skľučovadlo pre zmenu dĺžky elektródy za účelom vyššej tuhosti a presnosti (štyri klieštiny priem. 2 až 8 a štyri príslušné matice)

Stojan “S”

  • Stĺpik a rameno priem. 57mm
  • Manuálny posun
  • Rozsah vo vertikálnom smere 650mm, s elektródou 50mm
  • Rozsah v priečnom smere 720mm
  • Pracovný zdvih 100mm
  • Jemná regulácia v dvoch osiach X a Y
