Pneumatické a hydraulické nitovacie jednotky Guillemin sú určené na integráciu do automatizovaného výrobného procesu. Jednotky umožňujú radiálne alebo orbitálnenitovanie.
|
|
|
|
|
|

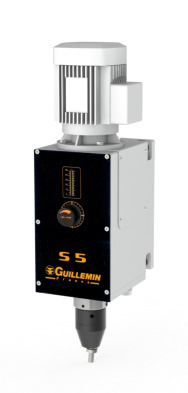

| GS5 | GS8 | GS12 | GS131 | GS201 | |
|---|---|---|---|---|---|
| Nitovacia sila (DaN) | 750 | 1200 | 1900 | 3000 | 5000 |
| Zdvih (mm) | 50 | 50 | 50 | 50 | 50 |
| Motorizácia prítlaku jednotky | Pneum. | Pneum. | Pneum. | Hydraul. | Hydraul. |
|
|
|
|
| GS5 | GS6 | GS12 HER | |
|---|---|---|---|
| Nitovacia sila (DaN) | 530 | 1020 | 2000 |
| Zdvih (mm) | 60 | 60 | 50 |
| Motorizácia prítlaku jednotky | Pneum. | Pneum. | Hydraul. |
| Tieto nitovacie jednotky majú redukované zástavbové rozmery a sú tak veľmi úzke. | |||
|
|
|
|
|

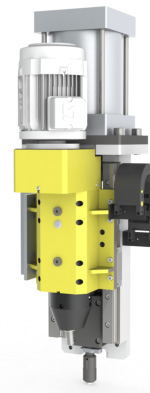

| SV8 | SV12 | SV131 | SV201 | |
|---|---|---|---|---|
| Nitovacia sila (DaN) | 1200 | 1900 | 3000 | 5000 |
| Zdvih (mm) | 150 | 150 | 150 | 150 |
| Motorizácia prítlaku jednotky | Pneum. | Pneum. | Hydraul. | Hydraul. |
| Nitovacie jednotky s veľkým zdvihom sú určené pre výrobky, ktoré kvôli prístupu k miestu nitovania vyžadujú vyšší zdvih. | ||||
|
|
|
|
|
| GM8 | GM12 | GM14 | GM24 | |
|---|---|---|---|---|
| Nitovacia sila (DaN) | 1200 | 1900 | 3000 | 5000 |
| Zdvih (mm) | 50 | 50 | 50 | 50 |
| Motorizácia prítlaku jednotky | Pneum. | Pneum. | Hydraul. | Hydraul. |
|
|
|
| Mecatronic E6 | Mecatronic E12 | |
|---|---|---|
| Nitovacia sila (DaN) | 1000 | 2000 |
| Zdvih (mm) | 90mm: numerická os Z | |
| Nastaviteľná rýchlosť osi Z (mm/s) | 0,2 až 150 | |
| Pohon | 100% elektronika Rotácia tŕňa a jednotky zaistená servomotorom |
|
| Elektronické nitovacie jednotky umožňujú realizovať zložité a vysoko presné nitovanie alebo viacnásobné aplikácie na rovnakom stroji. Rýchlosť rotácie tŕňa možno numericky regulovať od 500 do 1500 ot. / Min. Polohovanie a zdvih sa tiež regulujú numericky. Presnosť je 2/100mm. Výber programu sa robí veľmi rýchlo na paneli PC Siemens (2000 programov). Pevný disk pre zálohu výroby (1 rok). Elektronický systém riadenia sily nitovania. |
||
