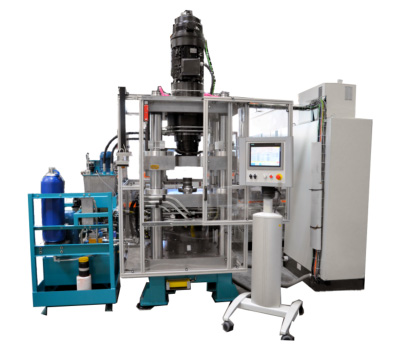

Orbitálne nitovacie centrá Guillemin sa vďaka vysokej nitovacej sile uplatní pri práci s dielcami veľkých priemerov alebo s materiálmi, ktoré vyžadujú veľkú deformačnú silu (špeciálnej ocele alebo nerezovej ocele). Príkladom takejto aplikácie môže byť montáž ložísk (vonkajší priemer 60 mm).
Orbitálne nitovacie centrum umožňuje rýchlu zmenu výrobného programu vďaka jednoduchej výmene nástroja a voľbe príslušného programu. Produktivitu ďalej zvyšuje numerická os Z (optimalizácia zdvihu).
Nitovacie centrá sú vybavené snímaním a elektronickou kontrolou nitovacie sily.
|
||
| S1200 | S2000 | |
|---|---|---|
| Nitovacia sila (DaN) | 12 000 | 20 000 |
| Priemer nitu (mm) Oceľ 500 N/mm2 |
∅22 mm | ∅40 mm |
| Priemer dielov na korunách alebo rúrach Oceľ 500 N/mm2 |
vnější ∅ 30 mm / vnútor. ∅ 10 mm * | vnější ∅ 60 mm / vnútor. ∅ 30 mm * |
| Numerická os Z | Numerická (servomotor Brushless) | Numerická (servomotor Brushless) |
| Zdvih Z (mm) | 0 až 280 | 0 až 280 |
| Max. rýchlosť v osi Z | 50 mm/s | 50 mm/s |
| Presnosť | 40 μm | 40 μm |
| Opakovateľnosť | 10 μm | 10 μm |
| Výkon motora tŕňa (Nastaviteľná rýchlosť 250 až 1100 ot./min.) |
15 kW | 22 kW |
| Štandardné vybavenie | Vysoko pevná konštrukcia so 4 pevnými stĺpikmi Pevná nitovacia jednotka Pohyb nitovaného dielu pomocou piestu s numerickým prítlakom (servomotor Brushless) Automat Siemens S7-300 s dotykovou obrazovkou s rozhraním HMI 12 “ |
|
| Príslušenstvo | Zastavenie hlavičníka Pridržiavač plechu 5 až 10 t |
|
| * Technické testovanie realizované na oceľových korunkách alebo rúrach | ||
